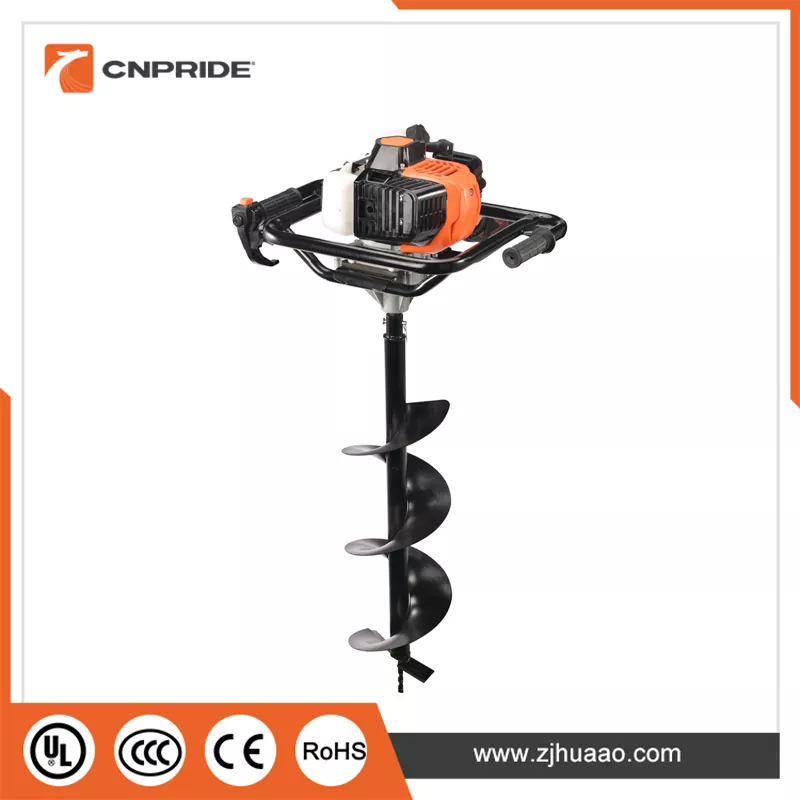

가솔린 지구 오거는 효율적인 지면 침투를 위해 설계된 휴대용 엔진 구동 드릴링 머신입니다. 2행정 내연기관의 출력과 기계식 변속기 시스템 및 절단 도구를 결합한 이 장치는 울타리 설치, 나무 심기, 토양 샘플링 및 건설 작업에 이르는 작업에 필수적인 도구입니다. 이 기사에서는 가솔린 어스 오거(Gasoline Earth Auger)에 대한 심층적이고 엔지니어링 중심의 분석을 제공하여 파워트레인, 기계 아키텍처, 작동 메커니즘 및 안전 메커니즘을 탐구합니다.

동력원: 2행정 엔진 특성

가장 휴대성이 뛰어난 제품의 핵심가솔린 지구 오거공냉식 2행정 단일 실린더 가솔린 엔진입니다. 이 엔진 유형은 뛰어난 중량 대비 출력 비율과 기계적 단순성을 위해 선택되었으며, 두 가지 모두 원격 실외 환경에서 작동하는 휴대용 또는 경량 장비에 중요합니다.

• 배기량 및 출력: 엔진 배기량은 일반적으로 보급형 모델의 경우 52cc부터 중형 모델의 경우 80cc 이상입니다. 이 변위는 약 1.8kW(2.4HP) ~ 3kW(4HP)의 전력 출력으로 해석됩니다. 출력 곡선은 엔진 속도에 따라 결정되며 대부분의 장치는 2,100~8,500rpm의 무부하 속도로 작동하여 감속 기어박스를 통해 출력 스핀들에 토크를 전달합니다.

• 연료 및 윤활 시스템: 4행정 엔진과 달리 2행정 사이클에는 미리 혼합된 연료유 혼합이 필요합니다. 업계 표준 혼합 비율은 제조업체의 사양과 오일 등급에 따라 일반적으로 25:1 또는 40:1(가솔린 대 2행정 오일)입니다. 냉간 시동 신뢰성을 향상시키기 위해 대부분의 장치에는 기화기 상류에 프라이머 벌브(연료 펌프)가 통합되어 있어 운전자가 처음 당기기 전에 기화기 용기에 연료를 수동으로 흡입할 수 있습니다. 연료 탱크 용량은 일반적으로 1.0~1.2리터로 확장된 현장 작업에 충분한 작동 시간을 제공합니다.

• 점화 및 시동 시스템: 점화 시스템은 외부 전원 없이 안정적인 고전압 스파크를 제공하는 커패시터 방전 점화(CDI) 모듈을 사용합니다. 시동은 당길 때 엔진 플라이휠과 맞물리는 반동(당김 코드) 스타터를 통해 이루어집니다. 이 시스템의 엔지니어링 장점은 전기 그리드로부터 완전히 독립되어 원격 황무지, 산악 지형 및 기타 독립형 작업 현장에서 안정적인 작동을 보장한다는 것입니다.

기계 아키텍처: 엔진에서 오거 비트까지

엔진에서 지면으로 기계적 에너지를 전달하는 데는 토크를 관리하고 속도를 줄이며 진동을 차단하도록 설계된 몇 가지 중요한 구성 요소가 포함됩니다.

원심 클러치 및 동력 결합 논리: 원심 클러치는 엔진 크랭크축 출력과 기어박스 입력 사이에 설치됩니다. 작동 원리는 원심력에 의해 제어됩니다. 공회전 속도에서는 클러치 슈가 스프링 장력 하에 수축된 상태를 유지하여 동력을 전달하지 않습니다. 스로틀이 열리고 엔진 속도가 결합 임계값(일반적으로 2,500~3,000rpm)까지 올라가면 원심력으로 인해 슈가 바깥쪽으로 팽창하여 클러치 드럼과 결합되고 동력이 기어박스에 원활하게 전달됩니다. 이 설계의 엔지니어링적 중요성은 두 가지입니다. 오거 비트는 유휴 상태에서 완전히 고정된 상태를 유지하여 운전자 안전을 강화하고 위치 지정 중 불필요한 마모와 연료 소비를 방지합니다.
토크 증폭 – 기어박스 핵심 기능: 엔진의 고속, 낮은 토크 출력은 낮은 회전 속도에서 높은 토크를 요구하는 드릴링 요구 사항과 호환되지 않습니다. 따라서 감속 기어박스는 구동계의 중요한 구성 요소입니다. 일반적인 구성에는 유성 기어 감속 또는 평행 샤프트 헬리컬 기어 감속이 포함되며 감속 비율은 일반적으로 15:1~40:1입니다. 감소 후 스핀들 출력 속도는 토양 절단에 최적인 범위인 약 150~200RPM으로 낮아집니다. 이 속도는 비트 미끄러짐, 흙 배출 및 작업자 제어 손실을 방지하면서 충분한 절단 속도를 제공합니다.
반응 토크 및 진동 감쇠: 이는 가솔린 어스 오거 설계에서 자주 간과되지만 매우 중요한 엔지니어링 과제입니다. 비트가 토양을 절단할 때 토양은 비트에 동일하고 반대되는 반응 토크를 가하며, 이는 기계 본체를 통해 핸들 그립으로 직접 전달됩니다. 이 반력이 관리 가능한 수준을 초과하는 경우 작업자는 안정성을 유지하기 위해 상당한 신체적 노력을 기울여야 하며, 이는 장기간 사용 시 심각한 근육 피로와 손목 부상을 초래할 수 있습니다. 고급 최신 모델은 진동 감쇠 프레임 설계로 이 문제를 해결합니다. 즉, 고무 절연 부싱 또는 스프링 댐퍼 구조를 사용하여 엔진/기어박스 어셈블리와 핸들 그립 사이의 견고한 연결을 분리하여 전달되는 진동과 일시적인 충격 부하를 크게 줄입니다.

오거 비트 형상 및 절단 메커니즘

작전능력은가솔린 지구 오거전력 및 전송뿐만 아니라 단자 절단 요소인 오거 비트에도 의존합니다. 그 기하학적 구조는 단순한 나선형 판보다 훨씬 더 정교합니다. 유체역학과 토양역학을 통해 최적화된 복합구조입니다.

1. 플라이트 및 칩 배출 기능: 비트 본체는 길이를 따라 용접된 연속 나선형 플라이트가 있는 중앙 강철 파이프로 구성됩니다. 플라이트의 외경에 따라 구멍 직경이 결정됩니다(일반적인 사양에는 100mm, 150mm, 200mm, 300mm 및 맞춤형 크기가 포함됩니다). 플라이트의 나선 각도는 중요한 매개변수입니다. 각도가 너무 얕으면 칩 배출 저항이 높아지고 효율성이 낮아집니다. 각도가 너무 가파르면 비트가 자동으로 잠기게 됩니다(절단된 흙이 구멍에서 나오지 않아 비트가 걸리는 경우). 엔지니어링 실무에서는 모래 토양, 점토 토양, 동결 토양, 자갈 토양 등 각각 특정 각도 최적화가 필요한 다양한 토양 유형에 대해 고유한 나선 각도 설계를 요구합니다.

2. 파일럿 포인트 및 절삭날 – 관통 메커니즘: 비트의 가장 아래 부분에는 파일럿 포인트가 있으며, 일반적으로 초경합금 인서트가 팁에 포함된 원뿔형 또는 십자형 구조입니다. 그 기능은 드릴링 초기 단계에서 센터링 안정성을 제공하여 지면에 닿을 때 비트가 미끄러지거나 편향되는 것을 방지하는 것입니다. 파일럿 지점 바로 위에는 기하학적 각도(경사각, 여유각, 절삭날 경사)가 토양 침투에 필요한 특정 에너지 소비에 직접적인 영향을 미치는 주 절삭날이 있습니다. 자갈이나 얼어붙은 토양과 관련된 고하중 작업을 위해 프리미엄 비트는 주 절삭날에 카바이드 팁 인서트를 통합하여 내마모성과 충격 인성을 극적으로 향상시킵니다.

3. 이중 비행 및 가변 피치 설계: 토양층이 예측할 수 없게 교차하는 복잡한 지질 조건을 처리하기 위해 일부 전문가 등급 비트는 이중 비행 구성, 즉 칩 배출 효율성을 향상시키고 다운홀 유도 안정성을 동시에 향상시키는 2개의 평행 나선형 비행을 사용합니다. 또한 가변 피치 설계(하단 피치 더 짧음, 상단 피치 더 길다)는 초기 관통 시 더 큰 절삭력을 제공하는 동시에 상부 섹션의 칩 배출을 가속화하여 시추공 벽에 흙이 쌓이는 것을 방지합니다.

운영 제어 및 안전 보호 메커니즘

가솔린 어스 오거의 작동은 "스로틀을 열고 드릴링하는 것"만큼 간단하지 않습니다. 안전 보호 시스템의 깊이는 장비 수명과 작업자 안전을 직접적으로 결정합니다.

스로틀 제어 및 엔진 속도 조절: 핸들 어셈블리에는 케이블을 통해 기화기 스로틀 플레이트에 연결된 트리거형 스로틀 제어 장치가 통합되어 있습니다. 작업자는 손가락 압력을 통해 지속적인 속도 조절을 달성합니다. 일부 모델에는 방아쇠 근처에 스로틀 잠금 버튼이 있어 지속적인 작동 중에 스로틀 위치를 고정할 수 있어 지속적인 압력으로 인한 손가락 피로를 줄일 수 있습니다.
과부하 보호 – 전단 핀 메커니즘: 이는 가솔린 어스 오거에서 가장 중요한 기계적 안전 구성 요소입니다. 비트가 지하에서 예상치 못한 장애물(큰 암석, 조밀한 뿌리 덩어리 또는 얼어붙은 하드판)을 만나면 순간 저항 토크가 기어박스와 엔진의 구조적 한계를 훨씬 초과할 수 있습니다. 보호 장치가 없으면 기어 톱니 파손, 크랭크샤프트 뒤틀림, 심지어 기계 본체 파열까지 직접적으로 이어질 수 있습니다. 엔지니어링 솔루션은 출력 스핀들과 오거 비트 사이의 연결부에 설치된 전단 핀입니다. 이는 의도적으로 약화되고 보정된 구성 요소입니다. 저항 토크가 미리 설정된 안전 임계값을 초과하면 전단 핀이 먼저 파손되어 구동계를 물리적으로 분리합니다. 비트가 즉시 회전을 중지하여 전체 전송 시스템을 치명적인 오류로부터 보호합니다. 시어 핀 교체는 일상적인 유지 관리 절차입니다.
브레이크 시스템 및 비상 정지: 일부 프리미엄 모델은 클러치와 감속 기어박스 사이에 원심 브레이크를 통합합니다. 운전자가 스로틀을 풀고 엔진 속도가 공회전 상태로 떨어지면 브레이크 슈가 자동으로 출력 샤프트에 맞물려 몇 초 내에 비트가 완전히 정지됩니다. 이렇게 하면 기계 위치를 바꾸거나 드릴 현장 사이를 이동할 때 우발적인 접촉 부상을 방지할 수 있습니다.
인체공학 및 작동 자세: 가솔린 어스 오거는 양손으로 핸들바를 잡고 선 자세로 작동됩니다. 핸들바 간격, 그립 각도 및 전체 장비 무게 중심이 모두 인체공학적으로 최적화되었습니다. 이상적으로는 비트가 수직으로 아래쪽을 향한 상태에서 장비의 무게 중심이 운전자의 손 사이에 있어야 하므로 전방 또는 후방 기울어짐에 대응하는 데 필요한 추가 토크 노력이 최소화됩니다.

유지 관리 원칙 및 엔지니어링 관행

가솔린 어스 오거의 유지 관리는 근본적으로 2행정 엔진과 기계식 변속기 시스템을 관리하는 것입니다. 핵심 원칙은 세 가지 주요 관행으로 요약될 수 있습니다.

1. 연료 신선도: 미리 혼합된 2행정 연료는 보관 후 30일 후에 성능이 저하되기 시작합니다. 가벼운 부분이 증발하고 산화성 검이 형성되어 기화기 제트와 통로가 쉽게 막히기 때문입니다. 엔지니어링 모범 사례에서는 에탄올 안정화 특수 2행정 연료를 사용하거나 각 작업 세션 후 기화기가 고갈될 때까지 탱크를 비우고 엔진을 건조하게 작동하는 것이 좋습니다.

2. 공기 필터 청소: 드릴링 작업에서는 상당한 먼지가 발생합니다. 폼 또는 종이 공기 필터 요소는 매일 청소해야 합니다. 막힌 공기 필터는 농후 혼합 상태, 불완전 연소, 탄소 축적 가속화 및 궁극적으로 실린더 스코어링 또는 고착을 유발합니다.

3. 기어박스 윤활: 감속 기어박스는 특수 기어 그리스(일반적으로 NLGI 등급 2 리튬 기반 그리스)로 채워져 있습니다. 공회전으로 인한 조기 기어 고장을 방지하려면 정기적인 검사와 보충이 필수적입니다.

그만큼가솔린 지구 오거단순한 "나사 막대가 있는 가솔린 엔진" 그 이상입니다. 이는 연소 역학, 기계적 전달 공학, 토양 절단 역학 및 인체공학을 통합한 정교한 지상 드릴링 시스템입니다. 디자인의 우아함은 원심 클러치의 부드러운 동력 결합, 기어박스의 정확한 토크 증폭, 기계 안전을 위한 최종 방어선으로서의 시어 핀의 역할, 토양 칩 흐름에 대한 나선형 비행의 정밀한 제어에서 분명하게 드러납니다. 이러한 심층적인 기술 원리를 이해해야만 이 장비를 진정으로 마스터하고 과학적 유지 관리 및 효율적인 작동을 통해 적용할 수 있습니다.
